注射用超純水設備方案
文章作者: 宏森環保

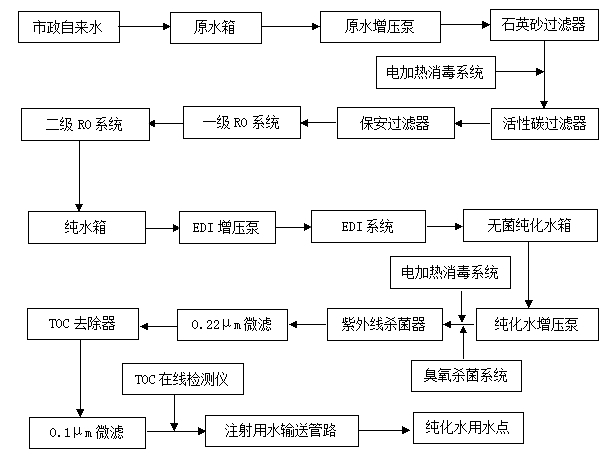

系統工藝流程方框圖:
設備功用：
1）、原水箱，功用：貯存系統原水，對進水起調節作用，也對進水中的雜質起一定的沉淀作用。
2）、砂濾器，功用：初步去除水中泥沙、雜質、懸浮物以及其它微粒等降低水的濁度。
3）、碳濾器，功用：利用碳的吸附原理吸附水中異色、異味、余氯等。
4）、保安過濾器，功用：防止大顆粒雜質進入反滲透膜，造成對膜的損壞，保護反滲透膜。
5）、雙級反滲透主機，功用：主要是通過反滲透過濾，達到生產純化水之目的。
6）、EDI系統，功用：EDI系統又稱連續電除鹽技術，通過陽陰離子膜對陽陰離子的選擇透過作用以及離子交換樹脂對水中離子的交換作用，在電場的作用下實現水中離子的定向遷移，從而達到水的深度凈化除鹽，并通過水電解產生的氫離子和氫氧根離子對裝填樹脂進行連續再生。
7)、純化水箱，功用：儲存二級反滲透產水，為終端純化水用水點提供水源。
8)、紫外線殺菌器，功用：殺滅水中殘留細菌，保證出水水質。
9)、臭氧殺菌系統，功用：用于清洗純化水管路及純化水箱。
10）、膜濾器功用，功用，濾除紫外線殺死的細菌及其它微粒。
11）、純化水增壓泵,功用：為用水點輸送純水。
12）、電加熱消毒系統，功用：為活性碳及純化水輸送管路消毒。
13）、TOC脫除器，功用：通過185nm紫外線去除TOC。
14）、TOC在線檢測儀，功用：在線檢測TOC。
技術參數總表（參數來自于參考設備）
|
應用行業
|
醫藥純化水
|
|
設備控制方式
|
預處理：手動不銹鋼閥門，反滲透全自動控制
|
|
產水量
|
250L/H
|
|
進水水質指標
|
市政自來水，電導率≤300μs/cm
|
|
產水水質指標
|
符合中華人民共和國藥典2010版注射用水要求
電導率 ≤1μS/cm ( 電阻率 ≥1M Ω*CM)
|
|
設備系統脫鹽率
|
≥98%
|
|
自來水耗水量
|
1T/H
|
|
進水溫度
|
15。C-35。C
|
|
工作方式
|
可24小時連續工作
|
|
設備較大運行重量
|
1800公斤
|
|
水泵總功率
|
4.25KW
|
|
設備正常較大運行功率
|
4.6KW
|
|
電 源
|
380V AC 50Hz 三相五線
|
|
回收率
|
一級RO：50%-75% 二級RO：60-80% EDI系統：90-95%
|
|
主機設備規格尺寸
|
長L5500*寬W2500*高H1500mm
|
|
整套設備機房面積
|
長L6500*寬W4000*高H2500mm
|
|
進水口徑
|
DN25
|
|
出水口徑
|
DN15
|
|
產品水出口壓力
|
≥0.25MPa
|
